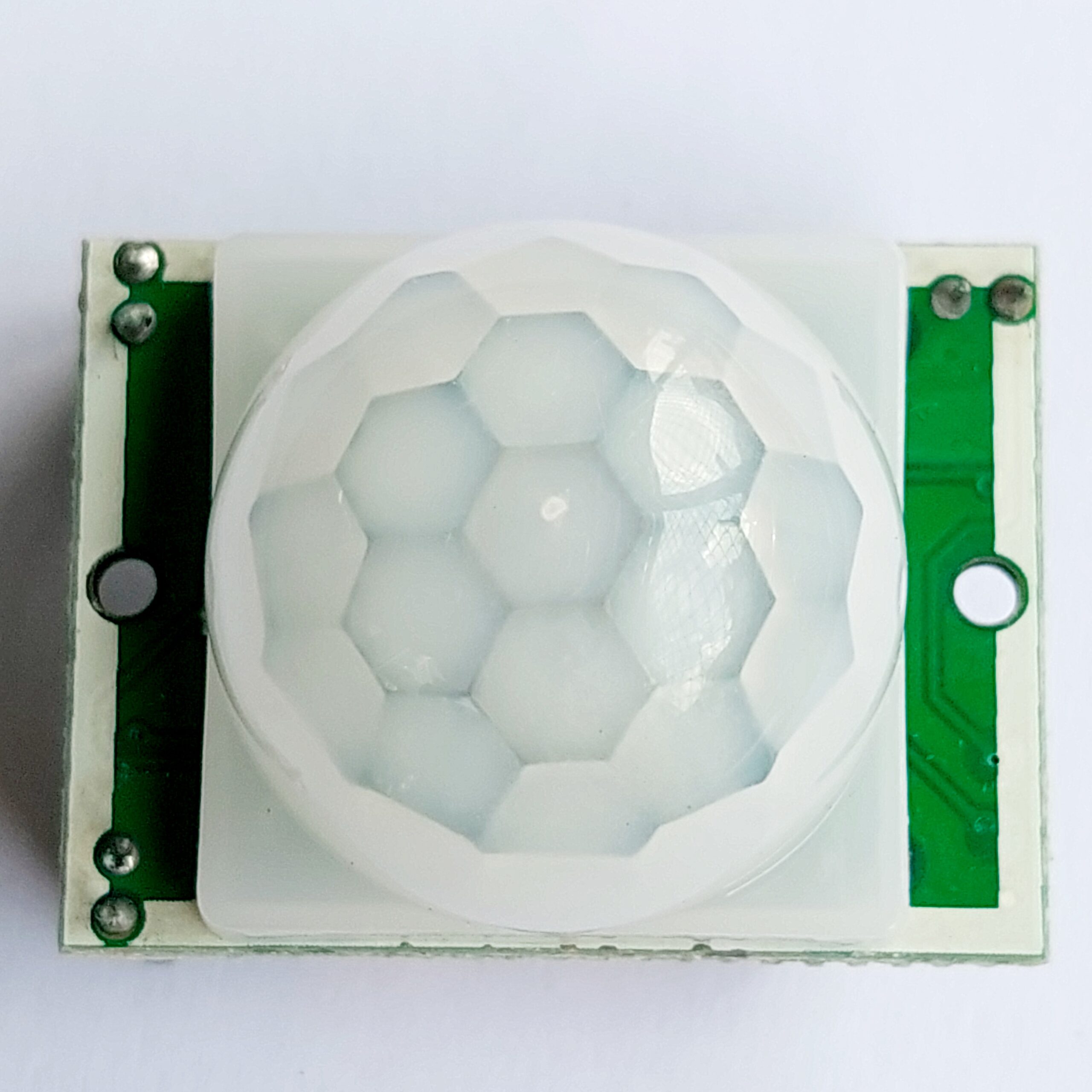

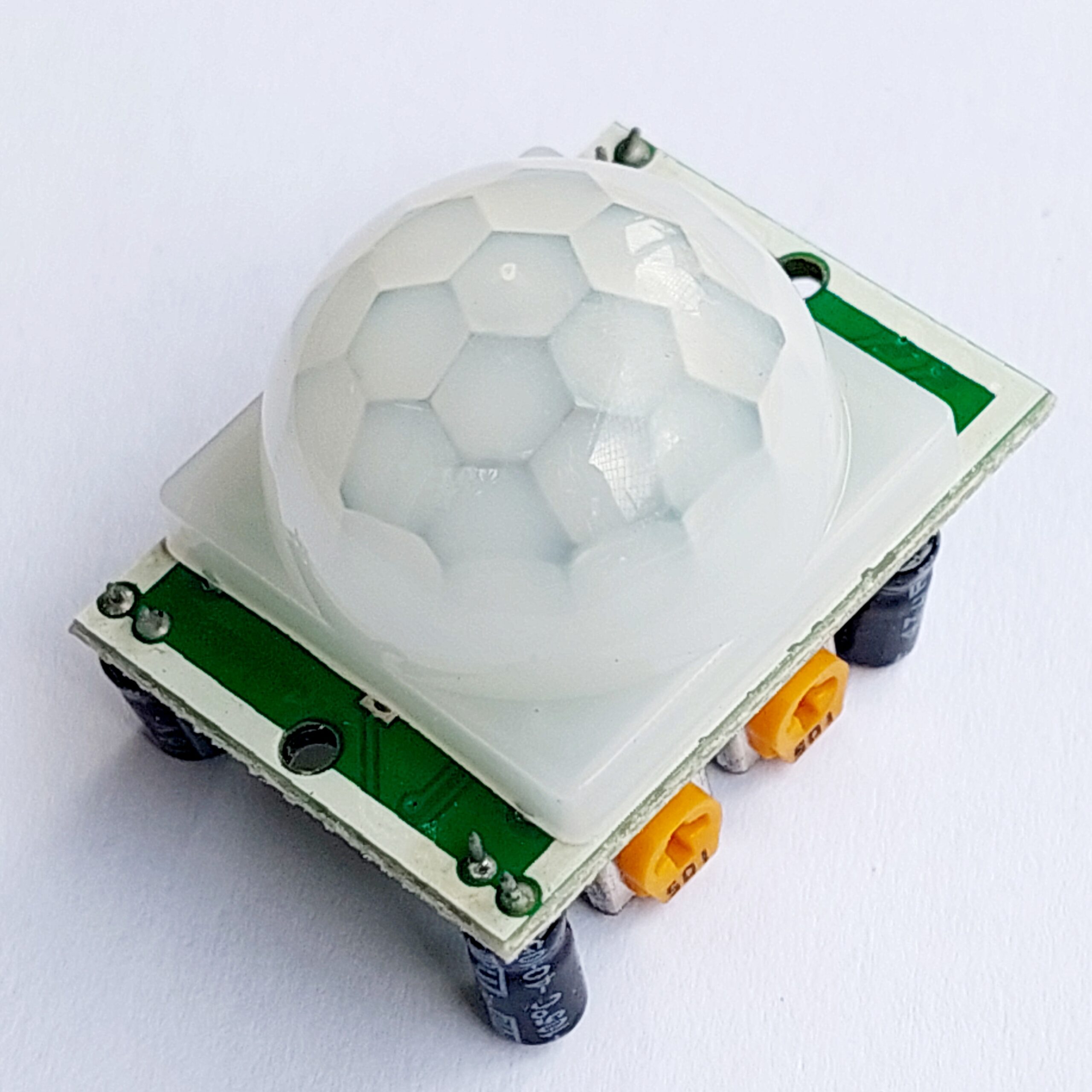

PIR เซ็นเซอร์ตรวจจับความเคลื่อนไหว Motion Sensor Detector Module HC-SR501

PIR เซนเซอร์ตรวจจับความเคลื่อนไหว Motion Sensor Module

ตรวจจับความเคลื่อนไหวจากความร้อน เมื่อมีคนเดินผ่านก็จะจับค่าความร้อนที่เปลี่ยนแปลง แล้วส่งค่า

สัญญาณมีไฟออกมา เราสามารถนำค่านี้ไปสั่งควบคุม Arduino ได้ สามารถปรับเวลาหน่วงเวลาในการตรวจ

จับครั้งต่อไปได้ ปรับระยะทางการตรวจจับได้ 3-7 เมตร มีช่องให้ต่อ LDR เพิ่ม เพื่อให้ทำงานตรวจจับแค่

ตอนกลางคืน

ขา OUT จะให้เอาต์พุตออกมาในรูปของดิจิตอล สามารถปรับลักษณะของสัญญาณขาออกได้จากการเปลี่ยนจั้มเปอร์ มีรูปแบบสัญญาณเอาต์พุต 2 แบบ คือ

สัญญาณแบบคลื่นพัลส์ต่อเนื่อง
สัญญาณลอจิก 1 ค้างไว้ จนกว่าจะไม่สามารถจับความเคลื่อนไหวได้ จึงจะกลับมาเป็นลอจิก 0

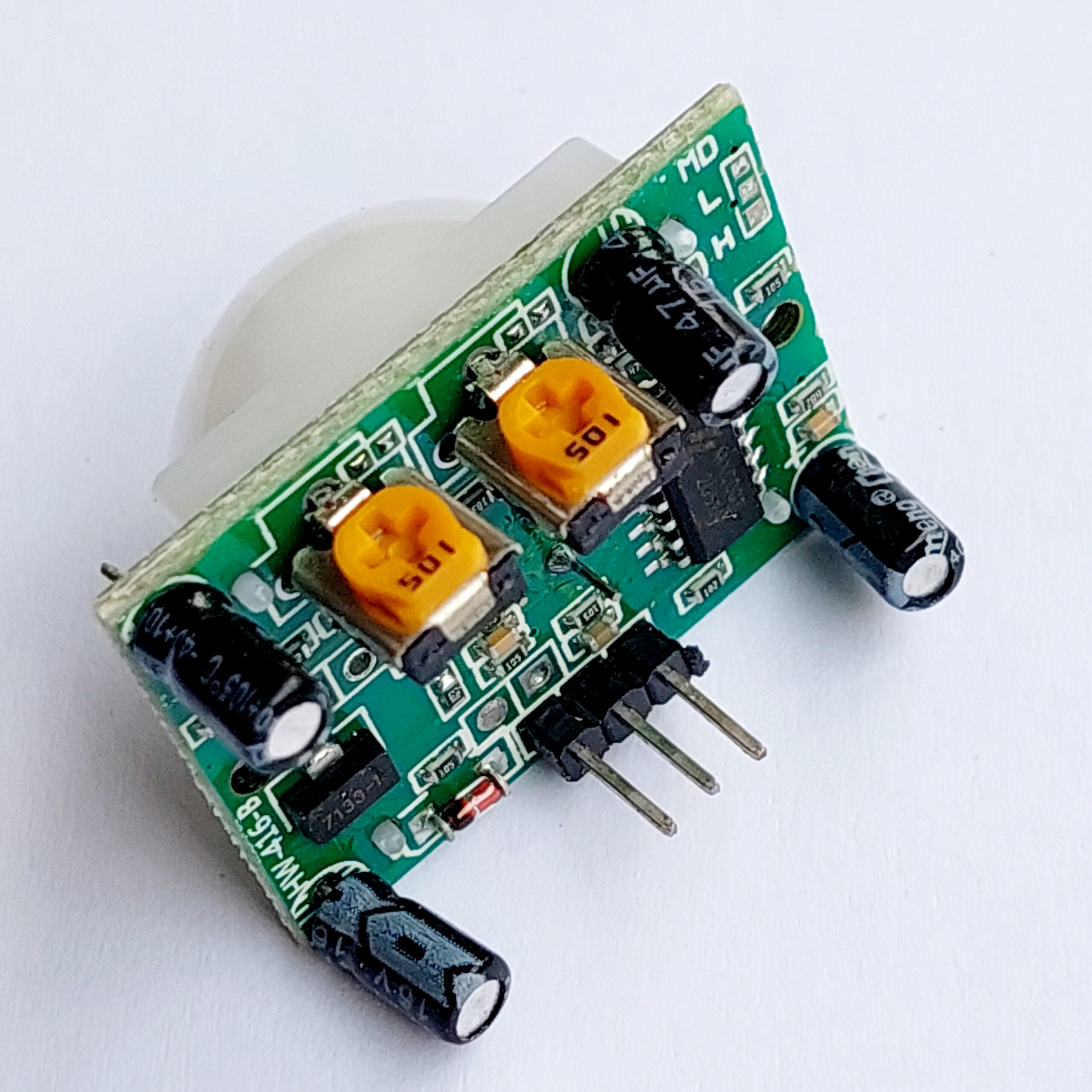

ปุ่มปรับ Delay Time Adjust ใช้ปรับการหน่วงเวลาตรวจจับ หากปรับไวมาก จะทำให้ค้างสถานะ 1 ไว้นาน เนื่องจากการตรวจจับไม่ให้ผลแบบทันทีทันใด เมื่อตรวจจับพบ จะให้สถานะทางเอาต์พุตเป็น 1 ค้างไว้ เวลาที่ค้างไว้ขึ้นอยู่กับการปรับ Delay Time Adjust เมื่อหมดเวลาจึงตรวจจับอีกครั้ง หากตรวจจับไม่เจอก็จะให้สถานะเป็น 0 แต่หากจับเจอ จะค้างสถานะ 1 ไว้

ปุ่มปรับ Distance Adjust ใช้ปรับความไว และระยะในการตรวจจับ

Dimension: 3.2cm x 2.4cm x 1.8cm (approx)

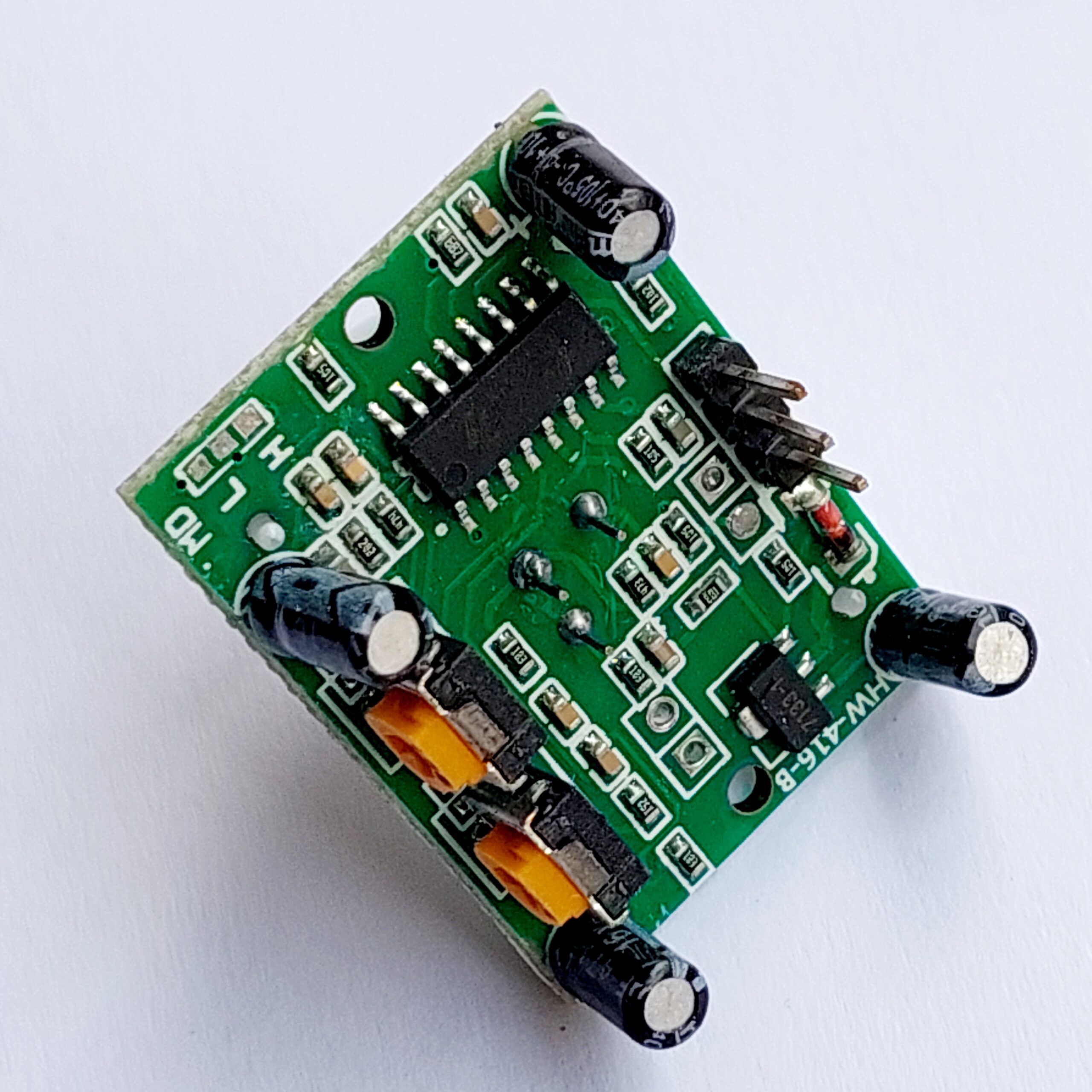

Infrared sensor with control circuit board
The sensitivity and holding time can be adjusted
Working Voltage Range: DC 4.5V- 20V
Current drain:<60uA Voltage Output: High/Low level signal:3.3V TTL output Detection distance: 3--7M(can be adjusted) Detection range: <140° Delay time: 5-200S(can be adjusted, default 5s +-3%) Blockade time: 2.5 S (default) Trigger: L: Non-repeatable trigger H: Repeat Trigger (default) Work temperature:-20-+80°C Trigger Method: L unrepeatable trigger / H repeatable trigger
