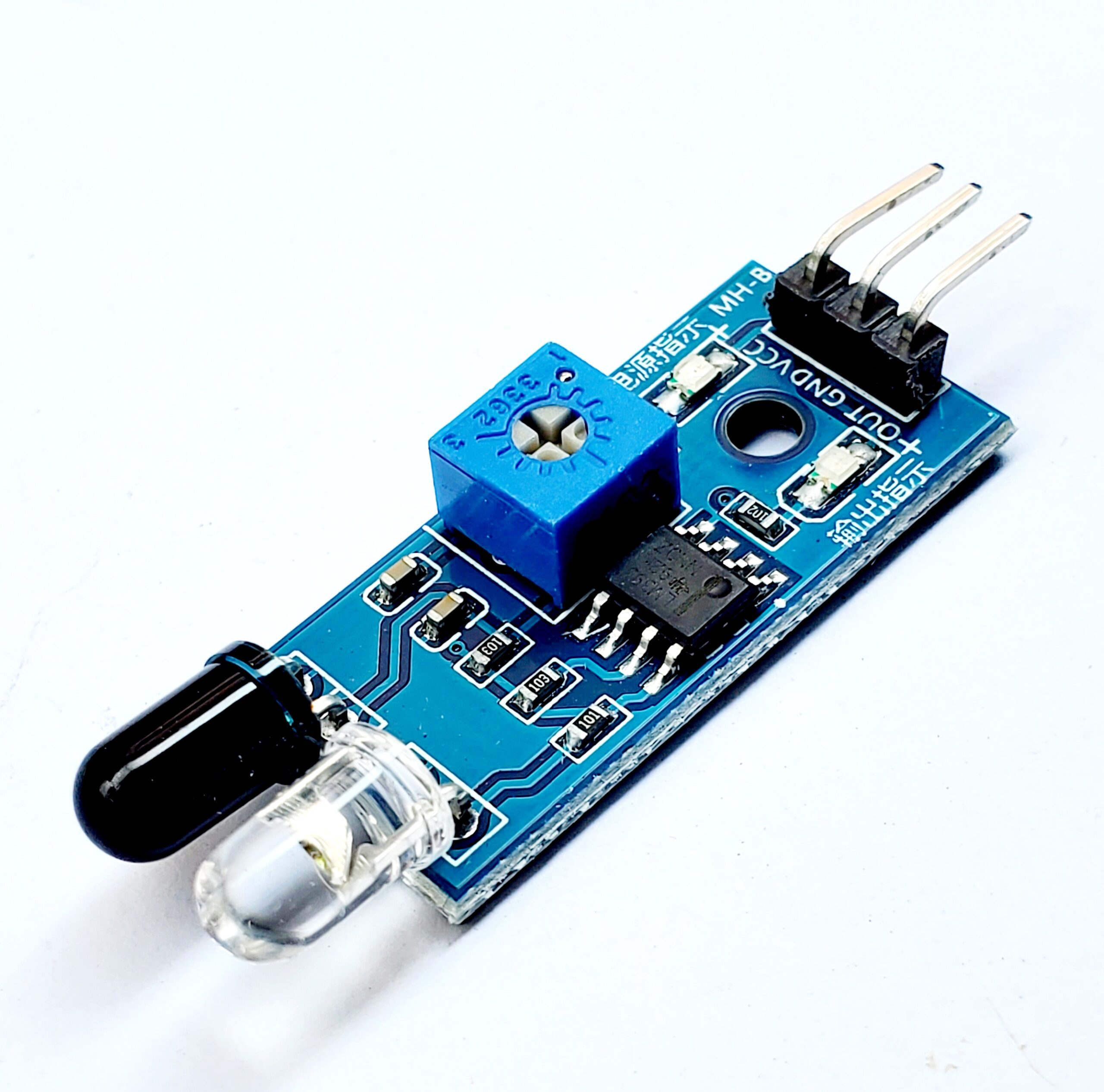

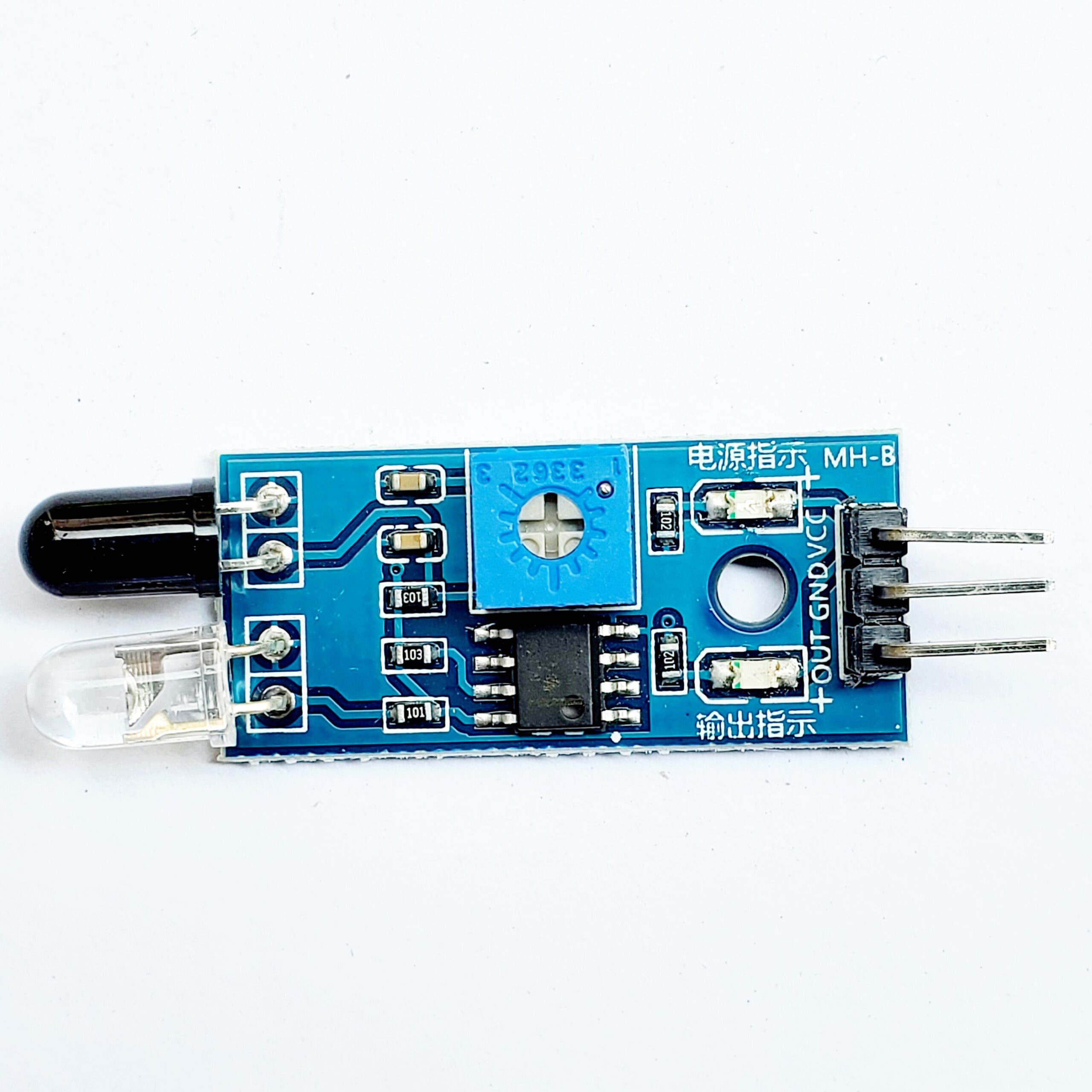

Flying Fish เซ็นเซอร์ อินฟราเรด ตรวจจับวัตถุ ตรวจจับแถบสี

เซ็นเซอร์ อินฟราเรด ,ตรวจจับวัตถุ ,ตรวจจับแถบสี Flying Fish
IR-Flying-Fish
1.เมื่อโมดูลตรวจพบสัญญาณสิ่งกีดขวางด้านหน้า ไฟสีเขียวบนแผงวงจรจะสว่างขึ้น และพอร์ต OUT จะยังคงส่งสัญญาณระดับต่ำต่อไป โมดูลนี้มีระยะตรวจจับ 2-30 ซม. มุมตรวจจับ 35 °
2. พอร์ตเอาต์พุต OUT ของโมดูลเซ็นเซอร์สามารถเชื่อมต่อโดยตรงกับพอร์ต IO ของไมโครคอมพิวเตอร์ชิปตัวเดียวหรือสามารถขับรีเลย์ 5V ได้โดยตรง
3. เครื่องเปรียบเทียบใช้ LM393 ซึ่งทำงานได้อย่างเสถียร
4. แหล่งจ่ายไฟ DC 3-5V สามารถใช้จ่ายไฟให้กับโมดูลได้ เมื่อเปิดเครื่อง ไฟแสดงสถานะสีแดงจะสว่างขึ้น
5. ขนาดแผงวงจร: 3.2CM * 1.4CM

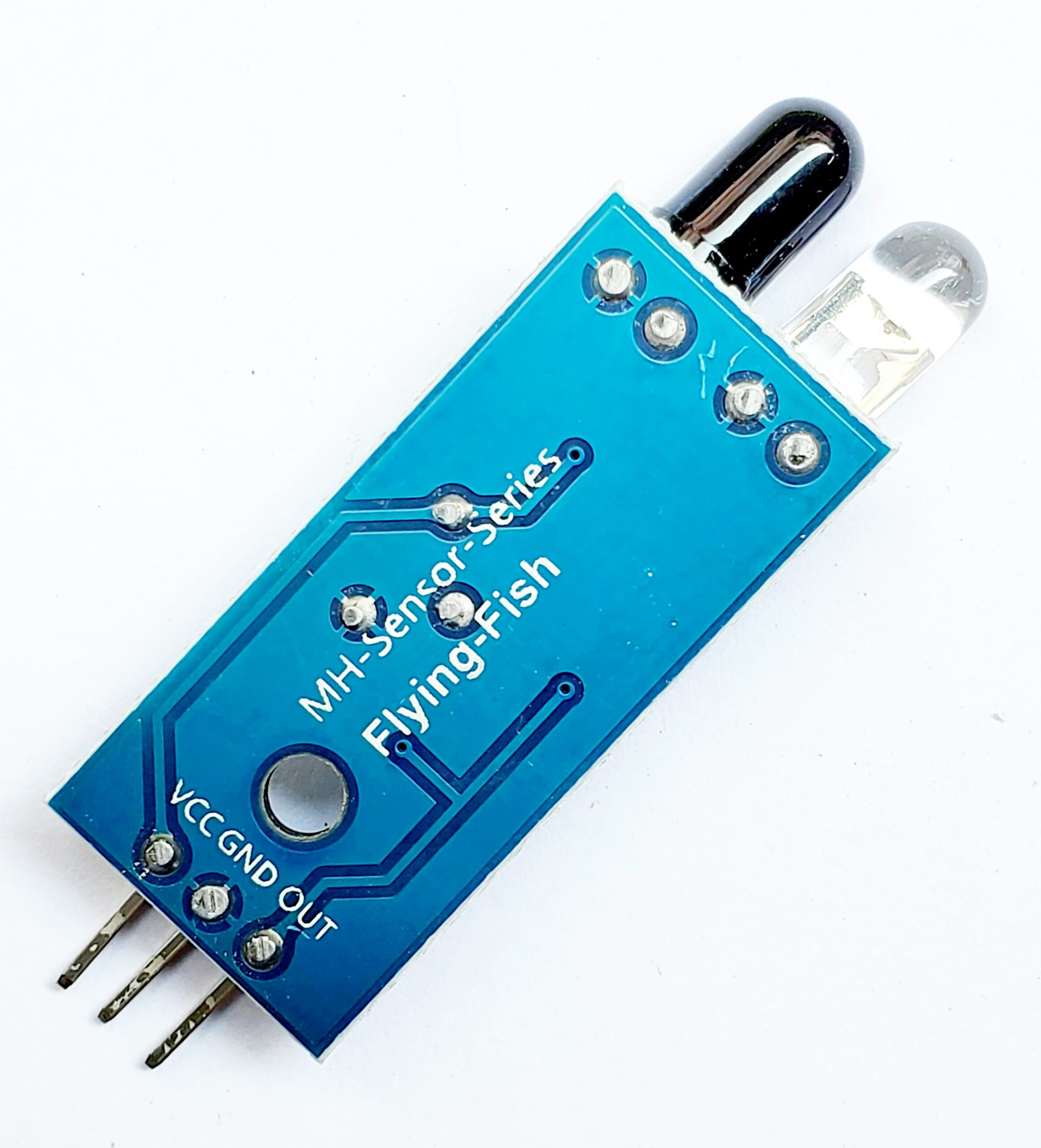

คำอธิบายอินเทอร์เฟซโมดูล
1 VCC ภายนอก 3.3V-5V แรงดันไฟฟ้า (สามารถเชื่อมต่อโดยตรงกับไมโครคอมพิวเตอร์ 5v single-chip และ 3.3v single-chip microcomputer)
2 GND ภายนอก GND
3 OUT อินเทอร์เฟซเอาต์พุตดิจิตอลบอร์ดขนาดเล็ก (0 และ 1)
